电路施工
发布时间:2018-06-12 19:59:16

1.开槽深度≥管径+10mm,开槽宽度≥管径+10mm

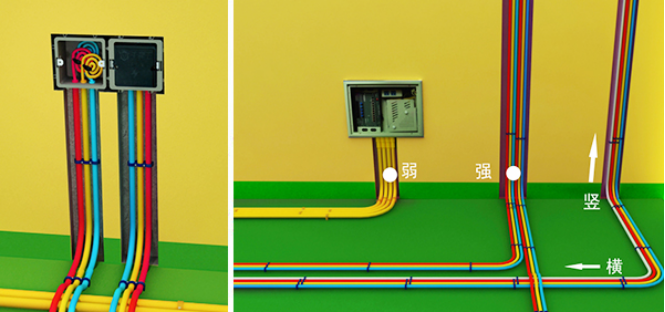

2.横平竖直

3.强弱电不同槽

4.弱电从弱电箱统一出发所有弱电必须单管单线

5.平行间距≥300mm

6.线管转弯采用弯管器冷弯

7.强电电路使用红色线管,管内: 红色线(相线)、蓝色线(零线)黄绿双色线(地线)

8.管卡固定,间距≤400mm

9.线收后,底盒用专用盖板保护

10.盒内电线长度≥150mm, 盒内电线线头包扎,打卷入盒

11.厨卫线管严禁走地
